יסודות כלי הלחץ Ⅱ

1. מבנה

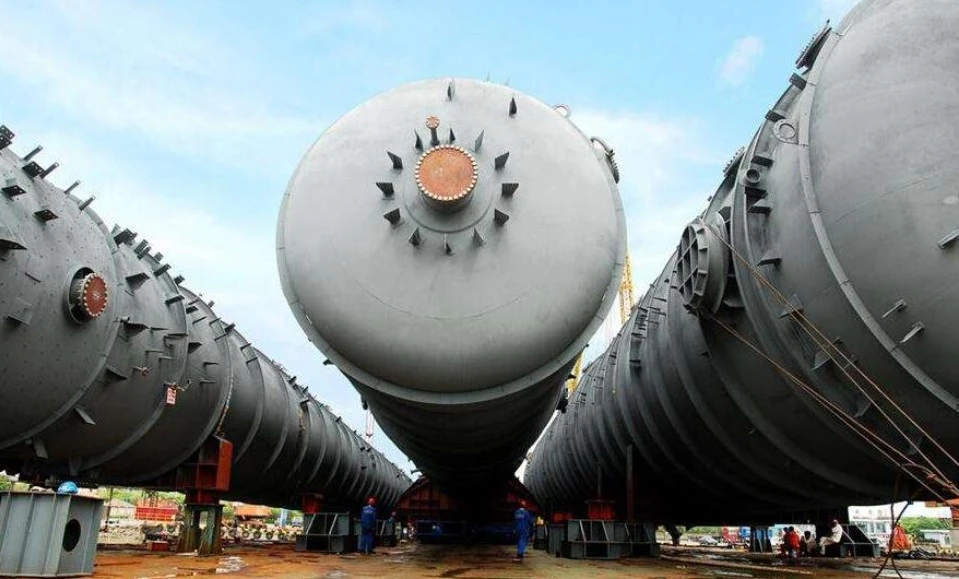

מכלי לחץ מורכבים בדרך כלל מחבית (המכונה גם מעטפת), ראש (ידוע גם ככובע קצה), אוגן, אלמנט איטום, פתח וזרבובית (בור ביוב, חור יד, חור מראה, פיית כניסת ויציאת חומר), אביזרים (מפלס). מד, מד זרימה, צינור טמפרטורה, שסתום בטיחות וכו') ותמיכה.

2. נפוצים מספר ערכי לחץ
לחץ בדיקה > לחץ עיצובי גדול או שווה ללחץ עיצוב דיסק מתפוצץ גדול או שווה ללחץ הגדרת שסתום בטיחות גדול או שווה ללחץ העבודה המרבי
נ.ב.: רובם גדולים יותר.

3. סיווג רמות לחץ
1) מיכל לחץ נמוך (L), 0.1MPa פחות או שווה ל-P< 1.6MPa;
2) מיכל לחץ בינוני (M), 1.6MPa פחות או שווה ל-P< 10.0MPa;
3) מיכל לחץ גבוה (H), 10.0 MPa פחות או שווה ל-P< 100.0MPa;
4) מיכל לחץ אולטרה-גבוה (U), P גדול או שווה ל-100.0MPa

4. סיווג כלי לחץ
על פי החומרים השונים הכלולים בכלי הלחץ, המדיום שלנו מחולק לשתי קבוצות, וכל קבוצה מחולקת לשלוש קטגוריות.
קבוצת המדיה הראשונה: דרגת הרעילות מזיקה ביותר, מדיה כימית מזיקה ביותר, חומרי נפץ, גז נוזלי.
קבוצת המדיה השנייה: מורכבת ממדיה שאינה מהקבוצה הראשונה, כגון מדיה כימית בעלת רעילות בינונית, לרבות אדי מים, חנקן וכו'.

5 שסתום הפחתת לחץ
עקרון הפעולה של שסתום הפחתת הלחץ הוא להשתמש בסרעפת, בקפיץ, בבוכנה ובאלמנטים רגישים אחרים כדי לשנות את הפער בין דיסק השסתום למושב, ולהפיק מצערת כאשר המדיום עובר, כך שהלחץ יורד ופורק את השסתום.

6. מד לחץ
מד לחץ הוא מכשיר המצביע על הלחץ הבינוני בכלי, ומהווה אמצעי בטיחות חשוב לכלי הלחץ.
מד לחץ בוכנה משמש בדרך כלל כמכשיר סטנדרטי לכיול, מד לחץ עמודת נוזלים משמש בדרך כלל רק למדידת לחץ נמוך מאוד, מכלי לחץ נמצאים בשימוש נרחב בסוגים שונים של מד לחץ אלמנטים אלסטיים.

7. מד מפלס נוזל
מד מפלס נוזל, הידוע גם כמד מפלס נוזל, משמש כדי לצפות ולמדוד את השינוי במיקום הנוזל במיכל. במיוחד עבור מיכלים המכילים גזים נוזליים, מד המפלס הוא התקן בטיחות חיוני.

8. מדחום
מדחום הוא מכשיר המשמש למדידת מידת הקור והחום של חומר, וניתן להשתמש בו למדידת הטמפרטורה של מדיום כלי לחץ. עבור מיכלים שבהם יש צורך לשלוט בטמפרטורת הקיר, יש להתקין גם מדחום למדידת טמפרטורת הקיר.
